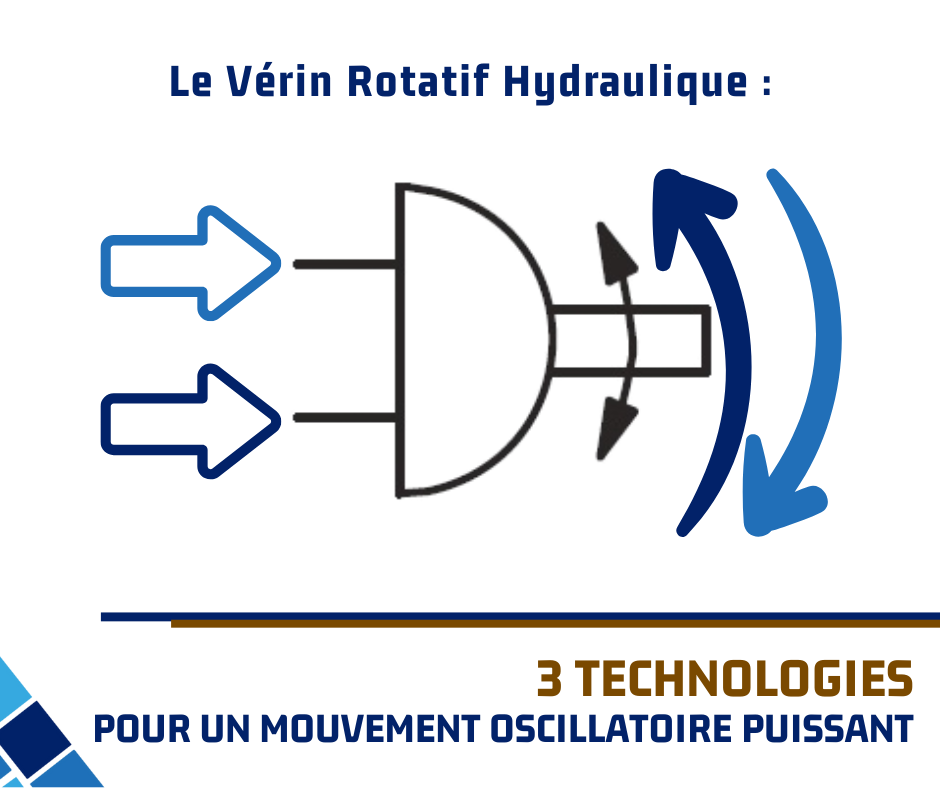

Le vérin rotatif hydraulique : trois technologies pour un mouvement oscillatoire puissant.

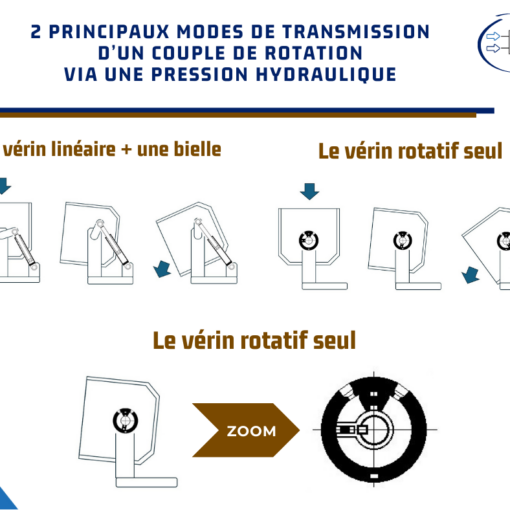

Le vérin rotatif hydraulique est un composant essentiel de la transmission de puissance, convertissant la pression du fluide en un mouvement de rotation oscillatoire (rotation angulaire limitée).
Pour les professionnels de l’ingénierie, de l’automatisation et de la maintenance, comprendre les différences entre les principales technologies est fondamental pour choisir le bon actionneur pour l’application.
Bien que tous servent à transmettre un couple angulaire, les vérins rotatifs se distinguent principalement en trois familles, chacune offrant un compromis unique entre puissance, vitesse, précision et encombrement.

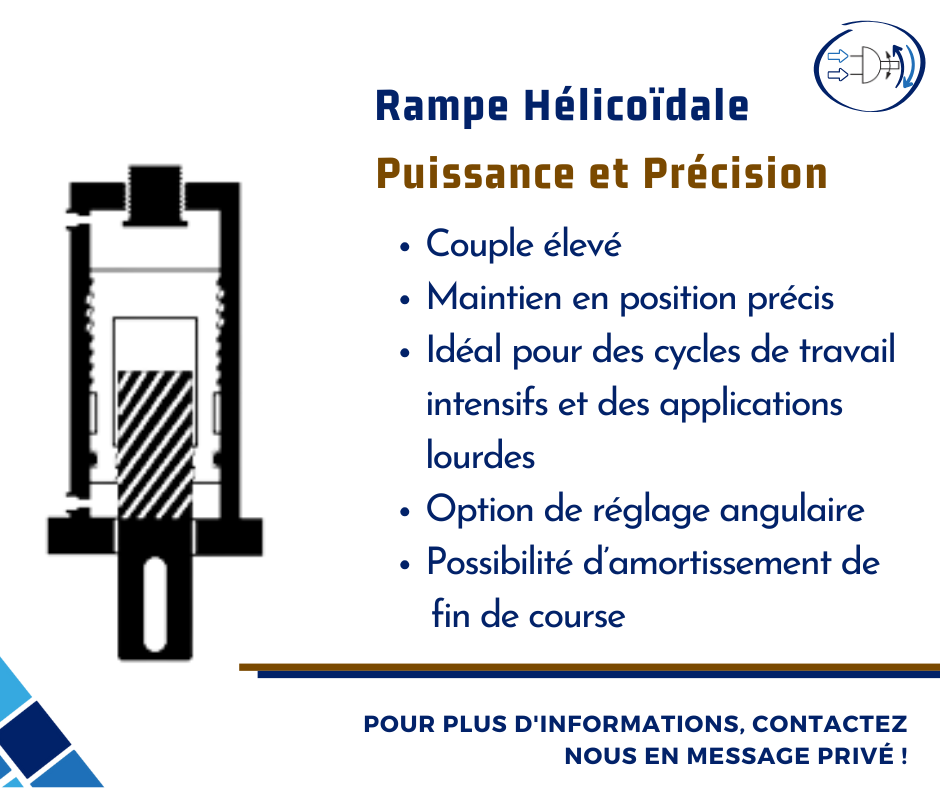

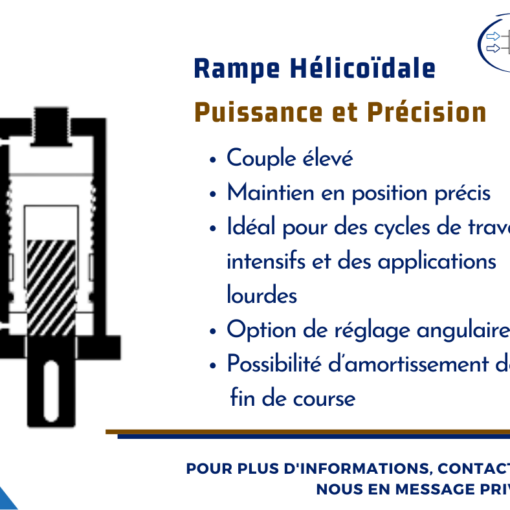

1) Le vérin à rampe hélicoïdale (ou vis-écrou) :
Principe : Un mouvement linéaire est transformé en mouvement de rotation par un simple ou un double jeu de rampes hélicoïdales inversées.
Distinction rapide : Réputé pour son très haut couple et sa grande rigidité, il est souvent privilégié pour les applications lourdes et précises, mais peut être plus coûteux et complexe.

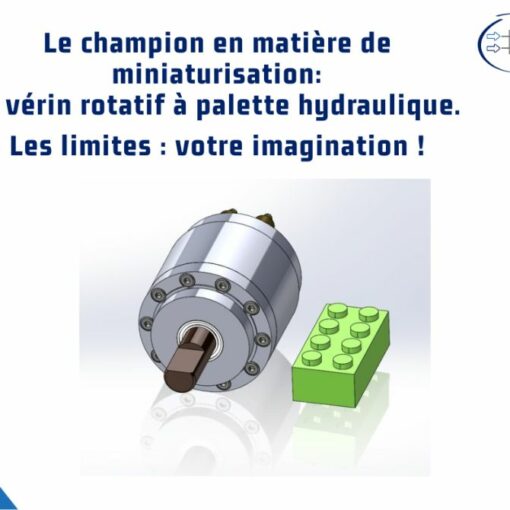

2) Le vérin à palette :
Principe : La pression agit directement sur une ou deux palettes fixées à l’arbre, forçant la rotation.
Distinction rapide : Il se démarque par sa simplicité de construction et son faible coût. Idéal pour un mouvement rapide et un faible encombrement, bien que son couple soit plus modeste et son angle de rotation souvent limité (100° pour les simples palettes et 280° pour les doubles).
3) Le vérin à pignon-crémaillère :
Principe : Un ou deux pistons/crémaillères linéaires engrènent un pignon central, convertissant la translation en rotation.
Distinction rapide : Offre un excellent couple et une grande plage d’angle de rotation (souvent entre 90° et 360°). Il est une solution robuste, mais nécessite une attention particulière à la gestion du jeu de denture.
Dans les prochains articles, nous allons explorer en détail chacune de ces technologies, en détaillant leurs avantages, leurs inconvénients et leurs applications concrètes.
Le vérin rotatif, une affaire de mécanicien avant tout !
